Konfigurasi TCP IP

Konfigurasi TCP IP




Instalasi Dan Konfigurasi TCP/IP Pada Komputer

Secara default, TCP/IP sudah diinstall dan di configure untuk menerima IP address secara automatis saat anda melakukan install Windows server 2003 atau yang terkini Windows server 2008 R2 dan Windows server 2012 family dan kompoter clients pasangannya Windows XP atau Windows 7 ataupun Windows 8. Windows 7 dan 8 di rancang khusus agar bisa secara maksimal berinteraksi dengan Windows server 2008 atau 2012. Bahkan jika anda yang bergerak dalam small bisnis, pilihan untuk menggunakan Windows server essentials 2012 adalah sangat cocok jika clients komputer menggunakan Windows 7 dan 8.

Tidak masalah jika opsi networking apapun yang anda pilih saat intslasi WIndows, anda bisa melakukan install dan konfigurasi protocol TCP/IP setelah instalasi Windows selesai.

Instalasi protocol TCP/IP

Walau sudah terinstall automatis, protocol TCP/IP mungkin saja tidak ada karena satu atau lain hal mungkin ter-uninstall secara tidak sengaja, akan tetapi anda selalu bisa kembali dan menginstallnya lagi. Bagaimana anda melakukannya?

1. Pada window “network connection”, klik kanan “network connection” pada LAN cardyang ingin anda konfigurasi (jika ada lebih dari satu NIC) kemudian pilih property.

2. Pada tab “General” (untuk koneksi local connection) atau Networking tab, jika “Internet Protocol (TCP/IP)” tidak ada pada list komponen yang terinstall, lakukan yang berikut:

a. Klik “install”

b. Klik “protocol” kemudian klik “Add”

c. Pada kotak dialog “Select Network Protocol”, klik “Internet Protocol (TCP/IP)” dan klik OK

d. Pastikan bahwa kotak check Internet Protocol (TCP/IP) tercontreng dan klik Close.



Konfigurasi TCP/IP

Saat anda mau setup konfigurasi IP addressing pada suatu komputer, anda bisa memilih apakah anda mau configure untuk menerima IP secara automatis atau memberikan IP address secara manual. Pada gambar dibawah menunjukkan property TCP/IP yang telah tersetup untukmenerima IP secara automatis baik IP dari skema APIPA ataupun IP dari DHCP server. APIPA berada pada range IP address antara 169.254.0.1 sampai 169.254.255.254. mulai Windows XP keatas, APIPA akan terinstall automatis jika dalam suatu jaringan tidak tersedia IP address dari DHCP server.

Klik gambar komputer yang ada di pojok bawah sebelah kanan > klik property > pada tap gemeral pilih Internet Protocol (TCP/IP) > klik Property

Automatic tcp-ip property

Perhatikan bahwa saat anda memilih konfigurasi IP secara automatis maka akan muncul tab “Alternate Configuration”. Jika anda memakai notebook dan sering berada di dua tempat dimana salah satu tempat/kantor anda memerlukan IP address manual sementara diluar anda juga sering memakai IP address automatis, maka konfigurasi IP address manual pada tab “Alternate Configuration” bisa dipakai. Perlu juga diketahui bahwa untuk bisa melakukan konfigurasi TCP/IP anda harus logon sebagai system administrator atau anggota administrator group dari local komputer tersebut.

IP Address statis

Jika anda ingin meng-konfigurasi IP address secara manual maka sebelumnya anda harus sudah mempunyai daftar IP address yang mau dipakai; subnet mask; default gateway; DNS server IP address ataupun WINS server. Pilih tombol radio “Use the following IP addressing” dan juga jika ingin setup manual DNS server dan WINS, pilih juga “Use the following DNS server”. Ketik IP address, subnet mask, default gateway dll dikolom yang disediakan sesuai dengan daftar konfigurasi yang ada pada anda.



Konfigurasi tcp-ip manual



Misal IP address adalah 192.168.1.25
Default gateway: 192.168.1.1
Prefered DNS server: 202.134.1.10
Alternate DNS server: 202.134.0.155

Dalam upaya anda untuk melakukan setup pada komputer atau piranti jaringan anda, memberikan IP address adalah salah satunya.

Bagi anda pengguna browser chrome  (browser ini sangat cepat mungkin karena dikemas minimalis tapi fitur lengkap juga) mungkin sering mengalami masalah dengan DNS yang sering tidak bisa akses website tanpa tekan refresh berkali-kali seperti “error HTTP 404 – File not found” atau yang paling sering “( The server at www.google.com can’t be found, because the DNS lookup failed…dan seterusnya)” …dan petunjuk dari chrome tidak ampuh untuk menyelesaikan masalah kecuali ganti DNS prefered dan alternate dengan DNS dari google sendiri yaitu: 8.8.8.8 dan 8.8.4.4, coba dech pasti ojosss.



Konfigurasi Back-to-back Dua Komputer

Sebagai contoh sederhana adalah menghubunkan dua piranti yaitu sebuah PC komputer A dan sebuah laptop komputer B. keduanya dihubungkan dengan sebuah kabel jaringan UTP Cat5 cross cable back-to-back dengan masing-2 konfigurasi IP sebagai berikut:



Konfigurasi TCP/IP PC ke PC

Konfigurasi TCP/IP PC ke PC

  • Komputer A IP address = 192.168.100.1 dan subnet mask = 255.255.255.0
  • Komputer B IP address = 192.168.100.2 dan subnet mask = 255.255.255.0



Buka masing-2 property TCP/IP di masing-2 komputer dan pilih “Use the following IP address” lalu ketikkan IP address masing-2 dan juga subnet mask yang sama, dan kosongkan kolom lainnya. Setelah selesai anda bisa verifikasi apakah konfigurasi sudah benar dengan jalan masuk ke command prompt (tekan tombol gambal bendera dan huruf R secara bersamaan lalu tekan tombol OK untuk masuk ke command promp) dan ketikkan dari komputer A:

C:\> ping 127.0.0.1 <Enter>

Jika konfigurasi TCP/IP anda sudah benar maka akan muncul ping statistic dengan 0% loss seperti gambar dibawah ini.

Ping Local Host

Ping Local Host

IP address 127.0.0.1 adalah localhost pada komputer. Untuk memastikan kedua komputer bisa terhubung dengan benar lakukan ping ke komputer B dari komputer A dengan cara ping address berikut:

C:\> ping 192.168.100.2 >Enter>

Dan jika konfigurasi kabel sudah benar maka akan ada respon ping dengan statistic paket loss = 0%.

Command ping ini sangat membantu anda dalam upaya troubleshooting jaringan. Anda juga bisa menggunakan command ipconfig /all dari command promp untuk melihat konfigurasi TCP/IP secara keseluruhan dari suatu komputer.

Sumber : https://www.jaringan-komputer.cv-sysneta.com/konfigurasi-tcp-ip

Cara mengatur WiFi di modem Huawei

Cara mengatur WiFi di modem Huawei




Standarnya sekarang modem asli dari Telkom Speedy berkemampuan WiFi untuk membuat jaringan hotspot pribadi di rumah. Mereknya bermacam – macam, tapi yang paling umum adalah TP-LINK, ZTE dan yang baru saya dapatkan adalah Huawei HG532e. Karena merek dan model modemnya berlainan maka pasti ada perbedaan pada detail – detail tertentu untuk settingnya.
Kali ini saya akan membahas bagaimana cara mengatur setting WiFi di modem Huawei berdasarkan model HG532e yang saya miliki, kalau ada perbedaan silahkan diadaptasikan.

Tentu saja anda harus mengakses halaman administrasi modem Huawei, ketikkan alamat IP 192.168.1.254 dan tekan ENTER. Isikan username dan password administrator modem anda. Kalau lupa anda bisa menggunakan admin dan admin, atau bisa mencoba user default tambahan Speedy lainnya.

huawei-hg532e-login

Selanjutnya buka menu Basic dan pilih WLAN (Wireless Local Area Network), setelah itu silahkan pilih setting mana yang ingin diubah konfigurasinya.
huawei-hg532e-basic-wlan

  • Mengaktifkan WiFi – Ini yang paling mudah, perhatikan akan ada opsi Enable WLAN, beri centang untuk mengaktifkan WiFi dan hilangkan centang untuk mematikannya.
  • Mengatur nama hotspot – Anda perlu mengisikan nama jaringan hotspot anda pada kotak SSID (Service Set Identification).
  • Tingkat kekuatan enkripsi – Supaya jaringan wireless anda tidak mudah dibobol atau disadap maka gunakanlah enkripsi yang kekuatannya tinggi. Saya sarankan antara WPA-PSK/WPA2-PSK atau WPA-EAP/WPA2-EAP.
  • Mengubah password WiFi – Sedangkan pada WPA pre-shared key digunakan untuk password yang diperlukan untuk menggunakan hotspot tersebut. Buatlah yang mudah diingat tapi unik sehingga tidak bisa ditebak dengan mudah. Saya anjurkan untuk mengganti password WiFi anda secara berkala.
  • WPS (WiFi Protected Setup) – Saya sarankan untuk dimatikan saja karena ada resiko keamanan dari serangan bruteforce.

sumber : https://utekno.com/cara-mengatur-wifi-modem-huawei-8004

Bagaimana Membangun Jaringan Komputer dan Internet

Bagaimana Membangun Jaringan Komputer dan Internet




Jaringan komputer dan internet tidak bisa dipisahkan. Bagaimana membangun jaringan komputer dengan koneksi internet? Untuk mempelajari pengertian dasar komputerikuti link ini.

Pendahuluan

Kalau kita bicara tentang jaringan komputer, maka tujuan utama sekarang ini adalah agar bisa berbagi koneksi internet dengan beberapa komputer lain dirumah atau dikantoran kecil. Kalau jaringan komputer untuk perusahaan dari skala kecil sampai interprise koneksi internet adalah sangat vital utamanya untuk kebutuhan komunikasi baik E-mail, data, voice, video converence ataupun kebutuhan koneksi global lainnya.

Koneksi jaringan internet untuk perusahaan lebih banyak sebagai elemen kunci untuk kebutuhan komunikasi global. Bahkan untuk kebutuhan browsing internet sangat dibatasi dengan berbagai security policy mengingat banyaknya threat yang datang dari internet, apalagi yang berhubungan dengan situs porn. Company biasanya menerapkan filter management terhadap content site yang boleh dikunjungi dengan berlangganan layanan website management semacam Web Spy untuk memfilter black list site dan hanya melewatkan white list site saja, dan juga management account siapa yang boleh dan tidak boleh akses internet, akses download, time management akses internet dan sebagainya.

Kita tidak akan membahas jaringan komputer untuk company baik dengan skala kecil menengah sampai dengan skala enterprise yang rumit. Kita hanya akan membahas bagaimana anda bisa membangun jaringan internet di rumah sendiri.

Jaringan Internet untuk Rumah / SOHO

Apa saja opsi anda untuk bisa membangun jaringan komputer dengan koneksi internet di rumah atau di kantoran kecil anda? Ada tiga opsi utama walaupun ada beberapa layanan internet dengan kalangan terbatas juga di beberapa kota besar dengan koneksi Wifi.

  1. Berlangganan layanan internet dari Telkom Speedy
  2. Berlangganan jaringan 3G cellular dan kini sudah 4G LTE
  3.  Berlangganan layanan Cable broadband (Jakarta, Surabaya) dan kota-kota besar sudah banyak penawaran dari First Media dan model layanan lain)

Ketiga opsi ini akan kita bahas pada seksi-seksi berikut ini.

Jaringan Internet dengan Telkom Speedy

Telkom sangat aggressive sekali akhir-akhir ini untuk memasarkan layanan koneksi internet Speedy untuk di rumahan dan juga untuk perkantoran skala kecil mengingat infrastructure untuk layanan Speedy sudah tersedia di rumah pelanggan yaitu jaringan kabel telpon. Layanan Speedy memang berbasis xDSL yang menumpang lewat kabel voice yang ada tanpa harus saling mengganggu. Kedua layanan voice (telpon) dan Internet bisa berjalan bersama lewat jaringan kabel telpon yang ada. Dan kini Telkom sudah mulai menawarkan jaringan fiber optic ke rumah-rumah pelanggan dengan produk IndiHome layanan TV Cable dan broadband internet super cepat fiber optic.

Perangkat yang dibutuhkan

Jika anda sudah berlangganan speedy, biasanya Telkom menyediakan sebuah modem ADSL gateway yang dikoneksikan langsung ke satu komputer lewat kabel jaringan UTP dari port Ethernet modem ke NIC adapter computer anda. Bagus jika modem gateway dari Telkom berisi empat buah port RJ-45, anda bisa koneksikan ke beberapa komputer sekaligus seperti gambar berikut ini. Jika modem in hanya menyediakan satu port Ethernet (RJ-45) saja maka anda bisa menambahkan sebuah switch yang berisi 8 atau 12 port.

Jaringan internet dengan modem gateway

Untuk koneksi Wifi

Bagaimana jika anda ingin memberikan akses wireless kepada beberapa perangkat mobile seperti laptop (dengan Wifi adapter), Smart-phone, iPad, Android dan handphone lainnya yang ada fitur Wifi nya?

Menambahkan wireless AP

Dengan modem gateway yang ada cukup tambahkan sebuah wireless access point (wireless AP) seperti D-link Dap-1360 yang multi-mode. Anda bisa baca artikel lain cara membuat jaringan internet dengan Dlink di link jaringan wifi dengan Dap1360 ini.

Menggunakan wireless ADSL modem gateway

Untuk lebih praktisnya, jika anda menginginkan jaringan internet dengan koneksi Wifi, Speedy biasanya juga menawarkan beberapa jenis wireless modem gateway. Atau anda bisa juga beli sendiri banyak dipasaran seperti Tp-link TD-W8961ND yang sangat bandel atau model terbarunya adalah TD-W8980 wireless N600 modem gateway dan bahkan produk TP-link Archer D9 begitu laris manis sekarang ini.

Wireless gateway ini dilengkapi empat buah port Gigabit bisa anda gunakan untuk koneksi langsung ke computer dengan kabel UTP. Bagusnya wireless gateway ini adalah fitur dual band sehingga bisa akomodasi koneksi perangkat wifi anda baik yang beroperasi pada 2.4GHz band atau yang 5GHz band sekaligus.

Anda bisa menghubungkan perangkat jaringan seperti komputer, printer dan storage (lewat koneksi USB), iPad, Android dan HP anda pada jaringan komputer internet ini baik lewat koneksi kabel maupun wifi seperti gambar berikut ini.

Diagram jaringan speedy dengan modem gateway



Jaringan Internet dengan 3G

Mungkin di tempat cost anda tidak disediakan telpon untuk bisa berlangganan Speedy, nah solusi untuk berbagi koneksi internet dengan beberapa temen gunakan saja modem USB dari 3G dan gunakan wireless router khusus 3G seperti TP-Link TL-MR3020.

Praktisnya wireless router ini adalah modelnya yang kecil, bisa dibawah kemanapun anda pergi asal ada jaringan cellular maka jaringan internet bisa dibuat secara instan. Anda bersama teman dan kolega bisa berbagi koneksi internet dengan laptop mereka, iPad, Android dll bersamaan hanya dengan satu koneksi modem USB.



Jaringan internet dengan 3g

Bagusnya lagi jika di rumah anda juga bisa menggunakannya untuk koneksi ke Speedy, cukup untuk beberapa koneksi perangkat mobile anda. Pada jaringan 4G LTE prinsipnya sama, cari wireless router yang mendukung 4G LTE  seperti produk dari Netgear – Netgear LG6100D LTE Data Gateway 6100D.

Layanan Cable broadband

Untuk di beberapa kota besar seperti di Jabotabek dan Surabaya, anda bisa berlangganan Cable broadband internet yang bisa sekaligus layanan TV cable seperti layanan dari First Media. Bagaimana anda bisa membuat jaringan komputer dengan koneksi Internet dari Cable broadband ini?

Modem untuk Speedy tidak bisa dipakai, karena layanan Cable menggunakan modem khusus Cable seperti Motorola SB5150 yang murni modem cable, artinya modem yang tidak mempunyai fitur router seperti pada modem Speedy. Jadi anda memerlukan sebuah wireless router untuk bisa membuat jaringan internet wifi. Ingat jangan salah beli, biasanya ada yang salah membeli sebuah wireless access point ketimbang harus wireless router. Ada bedanya antara wireless access point Vs router ini terutama pada fitur NAT. Atau bisa menggunakan produk wireless gateway Netgear Nighthawk C7000 AC1900 cable gateway.

Bagaimana koneksinya?

Jaringan internet dengan layanan Cable broadband (seperti First Media) menggunakan Cable modem murni sehingga anda mempunyai banyak pilihan wireless router yang luas sekali ragamnya dari yang kelas murah wireless N150 router sampai generasi kelima wireless ac seperti Netgear R6300 wireless ac router.

ISP anda akan memberikan sewa modem dan memberikan koneksi di rumah dengan menghubungkan cable coaxial Cable ke modem. Sementara untuk koneksi ke wireless router dilakukan dengan menghubungkan kabel UTP dari port RJ-45 modem ke port WAN pada wifi router.

Gambar berikut adalah diagram umum untuk jaringan komputer dengan koneksi Cable broadband internet. Fastnet biasanya menawarkan dua jenis wireless router dari Linksys EA4500 atau yang standard Linksys E900.

Jaringan internet dengan wireless gateway

Untuk pilihan wireless router, Asus RT-N56U atau penerusnya RT-N66U bisa menggantikan Linksys ini. Kedua jenis router Asus ini mempunyai rating yang sangat bagus sekali di Amazon dengan rata-rata diatas 4.0 untuk skala 5 bintang.

Klik disini untuk spec Asus AC66U dan harga sekarang

Dan untuk jaringan wifi tunggal dari jenis Cable wireless gateway seperti yang ditawarkan oleh Surfboard SBG6782, maka hanya ada satu perangkat yang menggabungkan fungsi cable modem DOCSIS 3.0, wireless AC1750 router dan Switch. Berikut adalah diagram jaringan wifi dari Cable modem gateway dengan produk Surfboard SBG6782.



SBG 6782 AC1750 Cable Gateway

Perhatikan koneksi coaxial cable langsung dikoneksikan ke port coax di Modem gateway dan wuss, jalan dech anda bisa mendapatkan jaringan wifi dirumah dengan layanan cable.

Sumber : https://www.jaringan-komputer.cv-sysneta.com/bagaimana-membangun-jaringan-komputer-dan-internet

Diagram atau Skema Jaringan Komputer

Diagram atau Skema Jaringan Komputer




Masih banyak yang bertanya tentang skema jaringan, bagaimana menghubungkan perangkat jaringan untuk membentuk suatu jaringan computer yang operasional. Diagram atau skema jaringan bisa bermacam-macam tegantung kebutuhan dan skala besar kecilnya suatu jaringan. Ada skema yang baku yang diperlukan dalam kebutuhan diagram jaringan skala besar yang biasa dibutuhkan untuk kebutuhan dokumentasi yang dalam kebutuhannya diperlukan sebagai alat bantu untuk memudahkan troubleshooting jaringan jika ada masalah.

Sebelumnya perlu difahami beberapa symbol dari diagram jaringan yang umum dipakai dalam membuat diagram jaringan. Gb 1 berikut adalah beberapa dari symbol perangkat jaringan yang umum dipakai dalam membuat sebuah diagram jarkom.

Yang umum dipakai pada skala jaringan kecil adalah symbol workgroup switch; router; dan bridge. Sementara untuk skala besar, Ethernet router biasa dipakai untuk jaringan local dengan jumlah node computer yang besar.



Berbagai macam diagram jaringan

Berikut adalah berbagai macam diagram jaringan atau skema jaringan yang disesuaikan dengan kebutuhan baik untuk rumahan, kantoran atau jaringan korporasi. Sebelumnya perlu juga diketahui bahwa suatu computer dalam suatu jaringan memerlukan suatu kartu jaringan yang disebut Ethernet Card / NIC adapter dengan RJ-45 port baik yang berkecepatan 10/100Mbps ataupun yang gigabit Ethernet.



symbol skema jaringan

Gb.1 Symbol perangkat jaringan



Jaringan Dua Komputer

Jaringan yang paling sederhana adalah jaringan yang menghubungkan dua buah computer. Skema jaringan dua computer bisa dilihat pada gambar 1 berikut ini.

skema jaringan 2 komputer

Gb 1 Skema jaringan 2 komputer

Yang perlu diperhatikan adalah kabel UTP yang anda pakai. Untuk koneksi back-to-back anda harus menggunakan konfigurasi kabel cross UTP. Akan tetapi ada beberapa jenis adapter NIC yang mempunyai fitur Auto-MDIX atau Autosensing ports dimana anda bisa menggunakan jenis kabel cross atau straight dan system akan mendeteksi secara automatis dan menyesuaikan seperlunya. Klik disini untuk jelasnya kabel cross dan straight through.

Anda juga bisa menggunakan sebuah Switch untuk bisa menghubungkan kedua computer atau lebih untuk membentuk sebuah jaringan workgroup yangbisa saling berkomunikasi. Satu hal yang perlu diperhaikan adalah pemberian IP address untuk masing-masing computer. Konfigurasikan property TCP/IP dari masing-masing computer dengan contoh IP address dibawah.

Komputer A: IP address = 192.168.10.10 subnet mask 255.255.255.0

Komputer B: IP address = 192.168.10.12 subnet mask 255.255.255.0

Biarkan gateway dan DNS kosong



Skema Jaringan Wireless Router

Salah satu tujuan utama anda mempunyai jaringan wireless dirumah adalah untuk bisa berbagi koneksi Internet broadband anda (misal Speedy).  Jaringan speedy dulu umumnya hanya sebuat modem ADSL yang sudah ada fitur routernya tanpa terintegrasi dengan jaringan wifi. Kalau toch harus menginginkan jaringan wifi maka harus menambahkan sebuah wireless access point yang dihubungkan ke salah satu port Ethernet dari modem jika ada.

Saat ini Speedy banyak menawarkan modem router yang sudah terintegrasi dengan wireless access point dalam satu perangkat tunggal dari berbagai macam vendor atau umum disebut wireless ADSL modem. Salah satu contoh adalah ASUS DSLN-66U yang diagram koneksinya bisa digambarkan dalam gambar berikut ini.

skema jaringan wifi speedy

Gb 3 Skema jaringan wifi dirumah

Diagram ini adalah umum dipakai pada jaringan rumah yang menggunakan layanan koneksi internet dari Telkom (Speedy). Wireless modem ADSL mempunyai port WAN jenis RJ-11 (untuk koneksi kabel telpon) yang dihubungkan langsung ke kabel jaringan telpon. Biasanya agar bisa difungsikan sebagai telpon dan sekaligus internet maka kabel dari Telkom dipecah dengan alat yang disebut sebagai spliter sehingga telpon bisa digunakan bersamaan dengan internet tanpa saling mengganggu.

Disamping itu modem jenis ini bisa dilengkapi dengan 4 buah port Ethernet baik dari jenis 10/100Mbps atau jenis port Gigabit. Sambungkan kepada beberapa computer dengan menggunakan kabel UTP straight yach maksimum sebatas 100 meter saja. Untuk koneksi ke smart-phone, tablet dan laptop computer bisa menggunkan koneksi wifi.



Skema Jaringan Kantor Kecil

Walaupun prinsipnya sama, untuk jaringan business kantoran kecil skema jaringan pada gambar 3 berikut bisa mewakili berbagai macam jaringan untuk keperluan bisnis anda. Diagram atau skema jaringan ini terdiri dari sebuah router (yang merupakan pelindung garis depan dari jaringan internal anda), sebuah firewall (yang juga merupakan pelidung jaringan anda dengan filter security) dan juga skema jaringan internal anda dengan beberapa computer desktop dan sebuah server.



Skema jaringan LAN

Gb 4 – Skema jaringan LAN

Skema jaringan dalam suatu corporasi biasa juga digunkan untuk membantu anda dalam membuat suatu risk assessment tentang titik-titik kritis yang perlu diberikan perhatian dalam mengantisipasi kemungkinan adanya disaster.

Diagram jaringan berikut adalah yang sedikit lebih kompleks yang biasa diimplementasikan pada perusahaan skal menengah yang memerlukan layanan web-server sendiri di jaringan DMZ (demilitarized zone).

skema jaringan komputer perusahaan

Gb 5 Skema jaringan komputer perusahaan menengah

Beberapa server seperti file server; DNS; exchange server dihubungkan ke suatu Switch Ethernet yang bisa dikelola (manageable switch). Termasuk untuk kebutuhan koneksi wifi untuk melayani smart-phone, laptop dan tablet computer lainnya diperlukan satu atau beberapa perangkat wireless access point (WAP).

Untuk skala jaringan menengah banyak yang menggunakan perangkat router dan firewall terpisah, sementara pada beberapa kasus banyak menggunakan fungsi router dan firewall dalam satu perangkat.

Sumber : https://www.jaringan-komputer.cv-sysneta.com/diagram-atau-skema-jaringan-komputer

Cara Mengkonfigurasi Access Point Merek Linksys

Cara Mengkonfigurasi Access Point Merek Linksys




Pada postingan sebelumnya saya sudah membahas tentang bagaimana cara mengkonfigurasi wireless merek D-link, akan tetapi kali ini saya akan menjelaskan kepada anda bagaimana cara mengkofigurasi access point di lewat web browser dengan menggunakan access point merek Linksys WET11.

Untuk mengakses menu konfigurasi Web Linksys WET11, tidak perlu memasukan username, cukup memasukan password saja. Password default yang digunakan adalah admin.

Disain web konfigurasi linksys sangat membuat proses konfigurasi Access Point menjadi sangat sederhana sekali.

Pada dasarnya ada dua (2) hal yang di konfigurasi, yaitu, LAN dan Wireless. Pada bagian LAN kita mengkonfigurasi IP address, Subnet Mask dan Gateway, sementara alternatif lainnya adalah menggunakan IP address automatik. Menu yang digunakan sederhana sekali, semua yang di konfigurasi tampak pada layar.

Selanjutnya pada bagian Wireless, kita dapat menset SSID, mode operasi, dan security menggunakan WEP.

Catatan yang perlu di tekankan, pada operasi sebagai Access Point, yang perlu di pilih adalah Network Type Ad Hoc, bukan Infrastructure. Ternyata pada Linksys, Network Type Infrastructure di pilih jika kita ingin menggunakan Access Point sebagai client dari Access Point lain.

Perbedaan istilah ini sempat membuat saya pusing kepala pada saat konfigurasi karena hasilnya tidak seperti yang saya biasa peroleh. Ternyata semua terjadi karena perbedaan istilah saja.

Pada sub menu “Advanced Wireless Settings”, kita dapat mengkonfigurasi beberapa hal yang lebih advanced, yaitu,

Kecepatan Transmit                            – default automatic

Sensitifitas Receiver / AP Density      – default low / sangat sensitif.

Enkripsi                                               – default disable.

Ubah sesuai dengan keinginkan kita, tekan tombol Apply jika konfigurasi telah di lakukan.

Pada menu Password, kita dapat mengubah password administrator yang dapat digunakan.
Pada menu Status, kita dapat melihat kondisi / status Access Point yang kita konfigurasi. Beberapa parameter, seperti

  • MAC Address
  • Setting LAN, seperti, IP address, Netmask, Gateway.
  • Statistik Paket, yang di kirim, yang di terima.
  • Setting Wireless, seperti, SSID, Channel, Type Network.

Semua dapat dilihat dengan mudah pada satu layar saja.

Salah satu kemudahan yang diberikan oleh Linksys adalah menu konfigurasi yang amat sangat sederhana. Saya tidak pernah melihat menu konfigurasi yang sedemikian mudah seperti Linksys ini.

Sumber : https://myblogiky.blogspot.co.id/2011/11/cara-mengkonfigurasi-access-point-merek.html

Cara Setting Hotspot MikroTik

Cara Setting Hotspot MikroTik




Cara setting hotspot mikrotik, adalah aplikasi hotspot untuk akses internet terbatas pada jaringan Anda, manajemen dan perhitungan penggunaan internet hotspot berdasarkan quota (volume-based) dan berdasarkan waktu (time-based) yang menggunakan system pra-bayar atau pasca-bayar. Hotspot MikroTik sangat cocok diaplikasikan pada jaringan WiFi/Kabel Hotel, Apartemen, Restoran, Kantor, Sekolah, RT/RW Net, dan publik area lainnya.

User atau costumer harus mempunyai Account/Login Name yang diberikan oleh Operator untuk mengakses internet. Proses login berbasis web jadi mudah atau familiar dan dapat diaplikasikan pada semua System Operasi yang ada saat ini, hanya membutuhkan softwareWeb Browser (Internet Explorer, Mozila Firefox, Opera dll) Aplikasi ini dapat berjalan pada infrastruktur WiFi atau kabel UTP selama ada koneksi ke Server Billing.

Fitur Hotspot MikroTik

  • Otentifikasi User, user akan dihadapkan halaman otenfikasi/login sebelum user menggunakan koneksi internet.
  • User Account, Pengaturan & batasan username/account dengan batasan penggunaan koneksi internet berdasarkan :
    • Time Based (waktu)
    • Traffic amount (download and upload)
    • Rate Limits (speed)
  • Auto generate voucher template
  • Generate random/acak username password
  • Web Based Hotspot Control Panel, Memanage billing anda dengan berbasis web based, yang dapat memudahkan pengoperasian tanpa install software client apapun dan dapat di akses dimana pun anda berada
  • Trial User, anda bisa memberikan fungsi trial pada user. Tanpa login dengan username, dengan menggunakan konsep login dengan identifikasi dengan MAC Address yg mempunyai format unik yang berbeda setiap komputer. Anda bisa mengatur lama trial setiap 1 MAC address, contoh anda memberikan waktu 2 jam setiap MAC address untuk mengakses hotspot setiap harinya.
  • Bypass Website, pengaturan akses website tertentu agar bisa di akses tanpa melalui otentifikasi hotspot mikrotik.
  • UserManager Mikrotik, aplikasi radius server internal MikroTik.
  • External Billing Software, pengaturan yang dapat menggunakan billing software pihak ketiga berbasis radius server.

Cara Setting Hotspot di MikroTik Dengan Winbox

Contoh dalam artikel ini dengan kondisi :

cara setting hotspot mikrotik
MikroTik Hotspot Topology
  • Menggunakan routerboard RB750, Ver ROS v6.32.2
  • Mengaplikasikan dalam jaringan kabel di port/ether5, dan di distribusikan menggunakan WiFi access point terpisah. Jika menggunakan interface wireless built-in routerboardnya, Anda tingal setup wlan seperti contoh pada artikel saya sebelumnya Cara Setting WiFi Access Point Di Routerboard MikroTik, dan saat setup hotspot pilih interface wlan tersebut.
mikrotik hotspot wizard

Step 1 – Login ke winbox, klik Menu “IP > Hotspot” dalam contoh ini menggunakan Hotspot Wizard yang sudah disediakan agar menjadi lebih mudah, klik “Hotspot Setup

assign port/ether hotspot mikrotik

Step 2 – Pilih Interface/Port dalam routerboard Anda, contoh di artikel ini saya menggunakanether5.

IP address hotspot mikrotik

Step 3 – Input IP Address yang digunakan untuk jaringan hotspot mikrotik Anda, defaultnya10.5.50.1/24.

IP User Client Hotspot Mikrotik

Step 4 – Pada bagian ini masukan range IP Address yang akan di terima User. Defaultnya user akan mendapatkan IP Address 10.5.50.2 s/d 10.5.50.254.

Step 5 – Klik Next

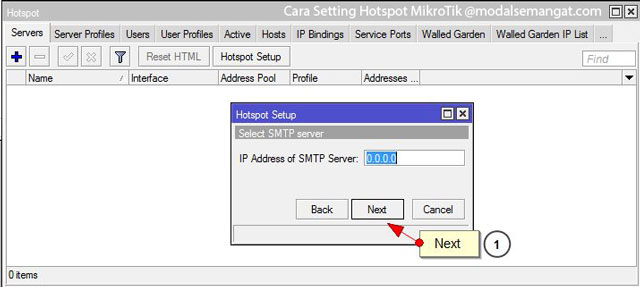

Step 6 – Klik Next

DNS name hotspot mikrotik

Step 7 – Isi dengan nama lokal domain yang Anda inginkan. Nama domain ini yang akan muncul di address bar browser user Anda. Jadi misalnya jika user akan login, di address bar browser mereka akan terlihat “https://modalsemangat.hotspot”.

first username hotspot mikrotik

Step 8 – Masukan username dan password, biasanya di awal untuk login sang network admin.

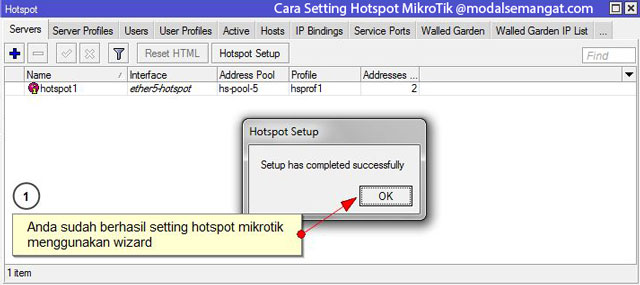

Step 9 – Klik “OK”, dan anda sudah berhasil mengaktifkan fitur hotspot mikrotik dalam jaringan Anda.

Test dengan komputer yang dimasukin ke jaringan hotspot agan di interface hotspotnya sudah ditentukan. Buka aplikasi browser kesayangan agan (firefox, chrome) trus buka misalnya detik.com, Jika sukses agan akan di redirect/diarahkan ke Login Page Hotspot Mikrotik.

default login page mikrotik
Sumber : https://www.modalsemangat.com/2016/01/cara-setting-hotspot-mikrotik.html

Pengertian Perbedaan Fungsi Access Point dan Wireless Router

Pengertian Perbedaan Fungsi Access Point dan Wireless Router




Pengertian Perbedaan Fungsi Access Point dan Wireless Router

Pengertian Serta Perbedaan Access Point dan Wireless Router – Sekarang ini, sebagian besar orang masih sering menanyakan mengenai Pengertian serta Perbedaan Access Point dan Wireless Router. Dua hal ini sebenarnya adalah sesuatu yang sangat berbeda jika dilihat dari beberapa aspek yang ada. Selain itu, jika dilihat dari masanya, Access Point pun lebih dulu muncul daripada Wireless Router.

Perbedaan utama antara Wireless Access Point dan Wireless Router terletak pada fungsi firewall (NAT) disamping fitur security. Pada umumnya wireless access point tidak mempunyai fitur NAT atau fitur firewall, akan tetapi wireless roter mempunyai fitur NAT firewall dan security lainnya.

Apa itu NAT?
Dalam memahami Wireless Access Point dan Wireless Router setidaknya kita sedikit memahami bagaimana cara NAT bekerja. Network Address Translation (NAT) adalah suatu fitur yang harus ada pada semua jenis routers. NAT merupakan suatu metoda utama untuk menterjemahkan IP address yang ada dibelakang router / firewall kepada suatu IP address terdaftar untuk bisa mengakses Internet.

Lalu apa yang membedakan antara Access Point dan Wireless Router secara jelas ? Apa kelebihan dan fungsi Access Point dan Wireless Router tersebut dalam jaringan wireless ? Access Point atau Wireless Router yang harus kita beli ?

Pengertian Perbedaan Fungsi Access Point dan Wireless Router

Pengertian Access Point dan Wireless Router
Untuk melihat Pengertian serta Perbedaan Access Point dan Wireless Router, mari kita kaji terlebih dahulu dari pengertian kedua hal ini.

  • Access Point merupakan sebuah perangkat yang berfungsi untuk menghubungkan beberapa wireless klien komputer atau perangkat jaringan yang tergabung di dalam sebuah jaringan yang sama. Jika kita mengibaratkannya sebagai nirkabel, access point dapat dianggap seabagi sebuah switch atau Hub yang bertindak sebagai pusat dari pemamncar dan juga penerima pada sinyal-sinyal radio. Access point merupakan sebuh node yang telah dikonfigurasikan dengan khusus pada sebuah WLAN (Wireless Local Area Network).
  • Wireless Router adalah sebuah device yang berfungsi untuk meneruskan paket-paket dari sebuah network ke network yang lainnya (baik LAN ke LAN atau LAN ke WAN ) sehingga host-host yang ada pada sebuah network bisa berkomunikasi dengan host-host yang ada pada network yang lain.

Baca juga: Pengertian serta Perbedaan Storage Server DAS, NAS dan SAN

Perbedaan Access Point dan Wireless Router
Pengertian dari access point dan juga wireless router diatas merupakan perbedaan pertama yang kita dapat lihat dari dua perangkat ini. Nah, selain perbedaan dari segi pengertian, masih terdapat beberapa Perbedaan Access Point dan Wireless Router yang dapat kita ketahui. Berikut ini informasinya.

Wireless Router

  1. Wireless Router dapat menghubungkan beberapa jaringan wireless yang berbeda atau beda subnet
  2. Wireless Router dapat menjadi DHCP server, dimana biasanya memerlukan server untuk service DHCP ini
  3. Wireless Router dapat membelokkan paket data yang ditujukan ke server tertentu (Port Redirect).
  4. Wireless Router dapat memetakan port service yang ada di pc/server ke port yang berbeda (Port Forwarding).
  5. Wireless Router dapat digunakan untuk Internet Sharing atau akses internet ke beberapa komputer.
  6. Wireless Router dapat melakukan NAT, yang mana IP Public internet dari ISP beda dengan IP lokal komputer. NAT dapat dianggap
  7. Seperti firewall, karena jaringan lain di internet tidak dapat secara langsung mengakses komputer anda, namun harus melalui Router dahulu.
  8. Wireless Router dapat menggantikan sebuah server jaringan yang menyediakan akses internet sharing atau bandwidth manager
  9. Wireless Router dapat melakukan Traffic Shaping / Bandwidth Management.

Access Point

  1. Access Point berfungsi sebagai pintu gerbang bagi pengguna jaringan wireless untuk masuk ke dalam jaringan.
  2. Access Point tidak dapat menjadi server DHCP
  3. Access Point tidak memiliki fasilitas Port Forwarding
  4. Access Point tidak memiliki fasilitas Port Redirecting
  5. Access Point tidak dapat menggantikan sebuah server jaringan / Internet sharing
  6. Access Point tidak memiliki fitur NAT, yang artinya tidak dapat menghubungkan 2 jaringan yang berbeda.
  7. Access Point semakin lambat respon dalam jaringan jika banyak user yang masuk / menggunakan jaringan
  8. Access Point tidak memliki fitur bandwidth Management / Traffic Shaping

Baca juga: Cara Mudah Membuat Email Dengan Domain Sendiri di Cpanel

Pada dasarnya banyak sekali fungsi dan juga fitur yang dapat kita temui dan jalankan oleh perangkat seperti server dan juga router yang juga dapat dijalankan oleh wireless router. Beberapa perbedaan Access Point dan Wireless Router di atas, merupakan perbedaan di fitur dasar dari sebuah peralatan wireless.

Wireless access point mempunyai kemampuan yang bisa dibilang cukup terbatas yaitu hanya sebagai penghunbung dari beberapa klien yang ada. Sedangkan wireless ruter yang juga dapat bertindak sebagai access point dapat memiliki fungsi sebagai access point namun dengan cara mematikan routernya. Inilah yang menjadi inti atau kesimpulan dari Pengertian serta Perbedaan Access Point dan Wireless Router

Sumber : https://blog.dimensidata.com/pengertian-perbedaan-fungsi-access-point-dan-wireless-router/

Pengertian Jenis dan Fungsi Switch Pada Jaringan Komputer

Pengertian Jenis dan Fungsi Switch Pada Jaringan Komputer




Pengertian Jenis dan Fungsi Switch Pada Jaringan Komputer

Menegnal Jenis dan Fungsi Switch Pada Jaringan Komputer – Apakah anda sedang mencari informasi mengenai “Switch” yang akan anda gunakan untuk jaringan komputer anda? Anda berada di tempat yang tepat karena di bawah ini terdapat Pengertian, jenis dan fungsi switch pada jaringan komputer yang mungkin akan berguna untuk anda.

Pengertian Switch pada jaringan Internet
Switch adalah sebuah perangkat keras yang terdapat pada jaringan komputer yang berfungsi sebagai alat penghubung antar komputer. Switch pun bekerja pada lapisan data link. Sebenarnya cara kerja yang dimiliki switch pun hampir sama dengan Bridge, hanya bedanya switch memiliki beberapa port sehingga switch pun seringkali disebut juga sebagai “Multi Ports bridge”. Biasanya, Switch digunakan di jaringan yang menggunakan Topologi star.

Sedangkan, apa itu pengertian dari “Switch jaringan”? Switc Jaringan merupakan alat dari jaringan yang dapat melakukan bridging secara transparan yang dapat menghubungkan segmentasi dari banyak sekali jaringan beserta dengan forwarding dan berdasarkan oleh alamat MAC. Selain itu, Switch jaringan pun dapat digunakan untuk menghubungkan komputer dan juga router pada sebuah area yang telah ditentukan sebelumnya atau terbatas.

Topologi Switch Jaringan Komputer

Fungsi dari Switch pada Jaringan Komputer
Lalu, sebenarnya apakah fungsi dari switch ini? Seperti yang telah dijelaskan di atas, secara mudah Switch dapat berfungsi sebagai penghubung antara beberapa perangkat yang terdapat di jaringan komputer. Misalnya saja perangkat seperti komputer, router, modem dan juga perangkat yang lainnya. Switch menerima pesan yang telah dihubungkan dengan nya dan kemudian akan meneruskan atau mengirimkan pesan tersebut ke beberapa perangkat yang telah dimaksud.

Dengan arti kata lain mungkin kita juga bisa menyebutswitch sebagai Konsentrator atau sebuah Sentral pada sebuah jaringan. Banyak orang yang setuju bahwa Switch merupakan perangkat yang lebih “cerdas” daripada hub , sebuah perangkat yang juga memiliki fungsi sebagai penghubung yang menerima pesan dan mengirimkannya ke semua perangkat yang terdapat dalam sebuah jaringan. Switch juga mencakup dari yang channel sedikit sampai channel banyak, dan berbagai merk switch spesifikasi terbaik mulai dari Allied Telesis, ASUS, Buffalo, Cisco, DELL, D-Link, Edimax, HP, Huawei, Mikrotik, Motorola, Netgear, Tenda, Totolink, TP-Link, dan lain-lain

Switch dianggap lebih cerdas karena mampu melakukan pengecekan pada frame yang error dan kemudian memblok frame tersebut. Switch jaringan ini memerankan peran yang penting, terutama untuk area lokal yang telah modern seperti misalnya Ethernet atau LAN. Beberapa kantor dengan ukuran yang besar mungkin menggunakan lebih dari 1 switch. Namun rumah kantor atau kantor kecil (SOHO) biasanya hanya menggunakan 1 switch atau switch tunggal.

Jenis Switch pada Jaringan Komputer
Switch dalam sebuah jaringan pada dasarnya dapat dibedakan menjadi beberapa jenis, yakni:

  1. Fast Forward / Cut through. Jenis switch yang pertama ini hanya melakukan pengecekan alamat tujuan yang terletak pada header frame. Kemudian frame ini akan dilanjutkan kepada host tujuan. Kondisi yang terjadi inipun dapat membuat latency time. Meskipun begitu, switch jenis ini merupakan yang tercepat di jenisnya.
  2. Store and Forward. Switch dengan jenis ini biasanya akan menyimpan frame untuk rentang waktu tertentu yang kemudian akan di cek terlebih dahulu oleh sistem CRC (Cyclic Redudancy Check) yang kemudian akan diteruskan menuju host yang menjadi tujuannya. Jika ditemukan adanya frame yang error, maka akan dibuang. Switch ini merupakan switch yang paling dipercaya di antara yang lainnya.
  3. Modified Cut through atau Fragment free Switch. Switch jenis ini akan melakukan pemeriksaan pada 64 byte pertama dari frame. Jika ada frame yang mengalami kesalahan dikarenakan tabrakan, maka frame tersebut biasanya tidak akan diteruskan. Hal ini akan selalu menjamin frame untuk sampai pada tujuan yang dimaksud. Jumlah 64 byte ini dipilih karena merupakan jumlah minimum yang dianggap krusial dan penti8ng untuk melakukan pengecekan apakah seuah frame baik-baik saja atau error.
  4. Adaptive Switching Switch ini dibuat untuk dioperasikan pada cut through dengan model normal. Namun jika ditemukan kealahan yang dianggap terlalu tinggi, maka switch biasanya akan melakukan konfigurasi kembali secara otomatis yang kemudian akan dijalankan pada mode store and forward.

Sumber : https://blog.dimensidata.com/pengertian-jenis-dan-fungsi-switch-pada-jaringan-komputer/

Pengertian Wireless Dan Cara Kerjanya Lebih Lengkap

Pengertian Wireless Dan Cara Kerjanya Lebih Lengkap




Pengertian wireless dan cara kerjanya secara lebih lengkap dapat di baca di artikel ini. Wireless adalah jika dari arti katanya dapat diartikan “tanpa kabel”, yaitu melakukan suatu hubungan telekomunikasi menggunakan gelombang elektromagnetik sebagai pengganti media kabel. Saat ini teknologi wireless sudah berkembang pesat, buktinya dapat dilihat dapat dilihat dengan semakin banyaknya yang menggunakan telepon sellular, selain itu berkembang juga teknologi wireless yang dipakai untuk mengakses internet.

Berikut ini kelebihan & kekurangan wireless

Kelebihan Wireless, sebagai mana di bawah ini :

  1. Pembagunan jaringan yang cepat.
  2. Mudah dan murah untuk direlokasi.
  3. Biaya pemeliharaannya murah.
  4. Infrastruktur berdimensi kecil.
  5. Mudah untuk dikembangkan.
  6. Sumber-sumber file bisa pindahkan dengan mudah tanpa menggunakan media kabel.
  7. Mudah sekali untuk di-setup, dan juga handal sehingga cocok untuk pemakaian di kantor maupun di rumah.

Kekurangan wireless, dimana ada kelebihan tentunya pasti ada kekurangannya, antara lain :

  1. Keamanan atau kerahasiaan data data rentan.
  2. Interferensi gelombang radio.
  3. Delay (kelambatan) yang besar.
  4. Biaya peralatan rata-rata mahal.
  5. Produk dari produsen yang berbeda-beda kadang tidak kompatibel/cocok.
  6. Kualitas sinyalnya dipengaruhi oleh keadaan udara maupun cuaca, artinya kualitas dari koneksinya saat cuaca bagus akan berbeda, saat kualitas koneksi cuaca buruk (kalau dipakai diluar gedung/ruangan) dan dipengaruhi juga oleh batas-batas dinding gedung atau ruangan.
  7. Mahal dalam investasinya, kalau dibanding dengan menggunakan media kabel.
  8. Kemungkinan penyadapan koneksinya lebih besar terjadi, jika dibandingkan dengan menggunakan media kabel.

Perinsip kerja wireless

Cara kerja wireless ini disebabkan karena komputer mempunyaii built transreceiver seperti wakly-talky. Transreceiver yang disebut dengan adapter wireless. Adaptor wireless melakukan sejumlah pekerjaan. Yang pertama, mendeteksi apakah terdapat jaringan wireless disekitar komputer melalui radio dan  juga tuning menghubungkan penerima untuk mendeteksi setiap ada sinyal yang masuk. Setelah ada sinyal terdeteksi, untuk menghubungkannya yaitu melalui sign dan otentikasi pengguna. Apapun data yang dikirimkan dari komputer atau melalui laptop/notebook diubah melalui adaptor wireless, dari bentuk digital (0s & 1s) menjadi sinyal radio (bentuk analog).

pengertian wireless

Logo wireless

Konversi sinyal data digital kebentuk analog disebut dengan “modulasi”. Sinyal data digital ditumpangkan ke gelombang radio analog. Beberapa prinsip kerja wireless yang berbeda untuk melakukan hal ini, sehingga bagian data digital akan lebih banyak dapat dibawa oleh gelombang radio analog. Teknik yang dipakai untuk modulasi menentukan kecepatan dari transfer data jaringan wireless. Lalu sinyal radio yang disalurkan biasanya mempunyai frekuensi lebih dari 2,4 GHz diterima oleh sebuah router wireless ataupun sebuah wireless adapter.

Sebuah router witeless yaitu suatu stasiun penerima dari jaringan wireless. Hal tersebut direkonversi dari sinyal data radio ke dalam bentuk sinyal digital, oleh sinyal “demodulating” dan mengirimkannya melalui koneksi kabel Ethernet ke jalur super informasi yang disebut dengan internet.

Cara kerja dari wireless selanjutnya adalah proses sebaliknya saat menerima informasi pada komputer melalui jaringan wireless. Kali ini router menerima data digtal dari internet dan juga memodulasi kedalam bentuk analog. Lalu kemudian antena adapter wireless menerima sinyal analog dimodulasi dan demodulates kembali kedalam bentuk digital lalu ditransfer kedalam komputer.

Sebuah teknologi yang membuat semua ini terjadi karena adanya jaringan wireless, link yang penting dalam jaringan wireless adalah router dan adapter wireless/Wi-Fi. Pada saat ini, kebanyakan laptop maupun komputer sudah dilengkapi dengan hardware dan juga software wireless/WiFi. Jaringan Hotspot wireless daerah di sekitar router wireless yang mempunyai kekuatan sinyal yang tinggi. Tentu saja cara kerja wireless melakukan transfer data yang lebih cepat di jaringan wireless ini.

Sumber : https://www.pengertianku.net/2015/01/pengertian-wireless-dan-cara-kerjanya-lebih-lengkap.html

Pengertian dan Fungsi NIC, Repeater, HUB, Switch, Router, Bridge

Pengertian dan Fungsi NIC, Repeater, HUB, Switch, Router, Bridge


Pengertian dan Fungsi NIC, Repeater, HUB, Switch, Router, Bridge

Pengertian NIC

NIC adalah sebuah kartu yang berfungsi sebagai jembatan dari komputer ke sebuah jaringan komputer. Tugas NIC adalah untuk mengubah aliran data paralel dalam bus komputer menjadi bentuk data serial sehingga dapat ditransmisikan di atas media jaringan.

Fungsi NIC :

  • Media pengirim data ke komputer lain di dalam jaringan
  • Mengontrol data flow antara komputer dan sistem kabel
  • Menerima data yang dikirim dari komputer lain lewat kabel dan menerjemahkannya ke dalam bit yang dimengerti oleh komputer.

Pengertian Repeater

Repeater adalah suatu alat yang berfungsi memperluas jangkauan sinyal WIFI yang belum tercover oleh sinyal dari server agar bisa menangkap sinyal WIFI. Perangkat Repeater harus 2 alat, yakni untuk menerima sinyal dari server (CLIENT) dan untuk menyebarkan lagi sinyal Wifi (accespoint).

Fungsi Repeater :

  • Untuk mengover daerah-daerah yang lemah sinyal dari Server (pemancar)
  • Untuk memperjauh sinyal dari Server (pemancar)
  • Untuk mempermudah akses sinyal Wifi dari Server.

Pengertian HUB

Hub merupakan perangkat jaringan yang bekerja di OSI layer 1, Physical Layer. Sehingga dia hanya bekerja tak lebih sebagai penyambung atau concentrator saja, dan hanya menguatkan sinyal di kabel UTP. HUB tdk Mengenal MAC Addressing / Physical Addressing shingga tdk bisa memilah data yg harus ditransmisikan shingga collision tdk bisa dihindari dari penggunaan HUB ini.

Fungsi HUB :

  • Memfasilitasikan penambahan penghilangan atau penambahan workstation
  • Menambah jarak network ( fungsi sebagai repeater )
  • Menyediakan fleksibilitas dengan mensupport interface yang berbeda ( Ethernet, Token ring, FDDI )
  • Menawarkan featur yang fault tolerance ( Isolasi Kerusakan )
  • Memberikan menegement yang tersentralisasi ( koleksi informasi, diagnostic).

Pengertian Switch

Switch merupakan perangkat jaringan yang bekerja pada OSI Layer 2, Data Link Layer. dia bekerja sebagai penyambung atau concentrator dalam Jaringan. Switch mengenal MAC Adressing shingga bisa memilah paket data mana yang akan di teruskan ke mana.

Fungsi Switch :

Switch ini digunakan sebagai repeater atau penguat. Berfungsi untuk menghubungkan kabel-kabel UTP (Kategori 5/5e ) komputer yang satu dengan komputer yang lain. Dalam switch biasanya terdapat routing, routing sendiri berfungsi untuk batu loncat untuk melakukan koneksi dengan komputer lain dalam LAN.

Pengertian Router

Router merupakan perangkat jaringan yang bekerja pada OSI Layer 3, Network Layer. Pada layer ini sudah dikenal pengalamatan jaringan menggunakan IP Address, dan router ini berperan penting sebagai penghubung atau penerus paket data antara dua segmen jaringan atau lebih.

Fungsi Router :

Router berfungsi utama sebagai penghubung antar dua atau lebih jaringan untuk meneruskan data dari satu jaringan ke jaringan lainnya. Perbedaannya dengan Switch adalah kalau switch merupakan penghubung beberapa alat untuk membentuk suatu Local Area Network (LAN).

Pengertian Bridge

Bridge jaringan adalah sebuah komponen jaringan yang digunakan untuk memperluas jaringan atau membuat sebuah segmen jaringan. Bridge jaringan beroperasi di dalam lapisan data-link pada model OSI. Bridge juga dapat digunakan untuk menggabungkan dua buah media jaringan yang berbeda, seperti halnya antara media kabel Unshielded Twisted-Pair (UTP) dengan kabel serat optik atau dua buah arsitektur jaringan yang berbeda.

Fungsi Bridge :

BRIDGE berfungsi untuk membagi sebuah jaringan hingga menjadi dua buah jaringan . BRIDGE mengatur informasi diantara kedua sisi network agar dapat berjalan dengan teratur.

Update Pengertian Wireless dan Pengertian Modem serta Fungsinya :

Pengertian Wireless

Wireless dalam bahasa Indonesia disebut nirkabel, adalah teknologi yang menghubungkan dua piranti untuk bertukar data tanpa media kabel (menggunakan gelombang radio).

Cara Kerja :

Data dipertukarkan melalui media gelombang cahaya tertentu (seperti teknologi infra merah pada remote TV) atau gelombang radio (seperti bluetooth pada komputer, ponsel, wifi, dll) dengan frekuensi tertentu.

Pengertian Modem

Modem berasal dari singkatan MOdulator DEModulator. Modulator merupakan bagian yang mengubah sinyal informasi ke dalam sinyal pembawa (carrier) dan siap untuk dikirimkan, sedangkan Demodulator adalah bagian yang memisahkan sinyal informasi (yang berisi data atau pesan) dari sinyal pembawa (carrier) yang diterima sehingga informasi tersebut dapat diterima dengan baik. Modem merupakan penggabungan kedua-duanya, artinya modem adalah alat komunikasi dua arah. Setiap perangkat komunikasi jarak jauh dua arah, umumnya menggunakan bagian yang disebut “modem”, seperti VSAT, Microwave Radio, dan lain sebagainya, namun umumnya istilah modem lebih dikenal sebagai perangkat keras yang sering digunakan untuk komunikasi pada komputer.

Cara Kerja :

Data dari komputer yang berbentuk sinyal digital diberikan kepada modem untuk diubah menjadi sinyal analog. Sinyal analog tersebut dapat dikirimkan melalui beberapa media telekomunikasi seperti telepon dan radio. Setibanya di modem tujuan, sinyal analog tersebut diubah menjadi sinyal digital kembali dan dikirimkan kepada komputer. Terdapat dua jenis modem secara fisiknya, yaitu modem eksternal dan modem internal.

Sumber : https://www.scg.web.id/2013/05/pengertian-dan-fungsi-nic-repeater-hub.html
